振动分析平衡仪CXB成功应用于兴高工程技术公司风机振动故障诊断服务
来源:www.zccheck.com 发布时间:2020/9/30 14:11:47
主要问题: 风机整体振动偏大
问题细节描述:
改善前:工程师先用瑞典原装进口的振动分析平衡仪CXB对风机进行数据采集,从设备总体频谱中可看出设备主要振动频率为2950RPM,且频谱中有明显一倍频谐波,由此判断设备问题可能为基础刚性不足;另外,频谱中显示一倍频和三倍频较大,由此判断设备问题也可能为联轴器轴对中不良及叶轮动平衡不良。
改善后:通过振动分析平衡仪CXB分析出设备的问题点之后,苏州卓驰检测工程师又采用激光对中仪对风机的联轴器进行对中,经本次对心联轴器同心度从最初0.05mm降到0.02mm以内,设备最大振动值从11.91mm/s(RMS)降至7.0mm/s(RMS),从现场采集的频谱中发现,联轴器两端轴承振动值偏大,怀疑联轴器本身加工精度不符合标准。
建议改善方案
建议停机后拆下联轴器进行检查或更换联轴器后再进行测试;如果检查或更换联轴器后振动没有明显改善,需对地脚基础进行灌浆,增加基础刚性,再进行现场动平衡校正。

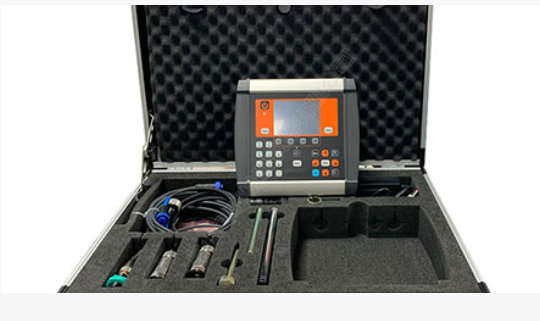

在此次风机振动改善中,我们工程师所采用的瑞典Mainttech品牌下的振动分析平衡仪CXB,具备频谱分析、谐波分析、轴承包络分析、启停机分析、频率响应等分析功能,通过这些分析功能的数据及谱图,来判断风机振动偏大的原因,再针对问题点做相应的改善。振动分析平衡仪CXB除了具备这些分析功能,还可通过试重法、影响系数法实施动平衡校正,具备单、双面动平衡校正功能,自动计算不平衡角度和重量,节约校正时间,另外动平衡精度可以达到0.0001mm/s,动平衡转速可以达到120-200000RPM,适用于所有旋转设备。
