CXBalancer动平衡仪现场做风机动平衡校正的方法

来源:www.zccheck.com 发布时间:2021/8/27 17:34:37

风机是工厂重要的机械设备,需要定期保养与维护。风机的叶轮长时间运转会产生磨损、风机内粉尘会不均匀的负在叶轮上破坏风机的动平衡,使轴承振动逐渐增大,噪声变大,如果不及时维护保养,会产生严重的安全事故,所以风机做动平衡是非常必要和重要的。今天卓驰小编就跟大家分享下我们工程师到现场做风机动平衡校正的方法。

风机叶轮现场动平衡校正方法与步骤:

现场动平衡仪简单方便快捷高效,解决了风机叶轮拆卸再安装在平衡机上做动平衡,现场动平衡仪无需对风机叶轮进行拆卸,只需风机能够运转即可,一小时即可快速完成风机动平衡。

1、振动分析检测

在做动平衡之前首先使用现场动平衡仪CXBalancer的频谱与波形分析功能来对风机进行振动分析,判断其风机目前的运转工况与振动原因是否与动平衡有关。

2、安装传感器

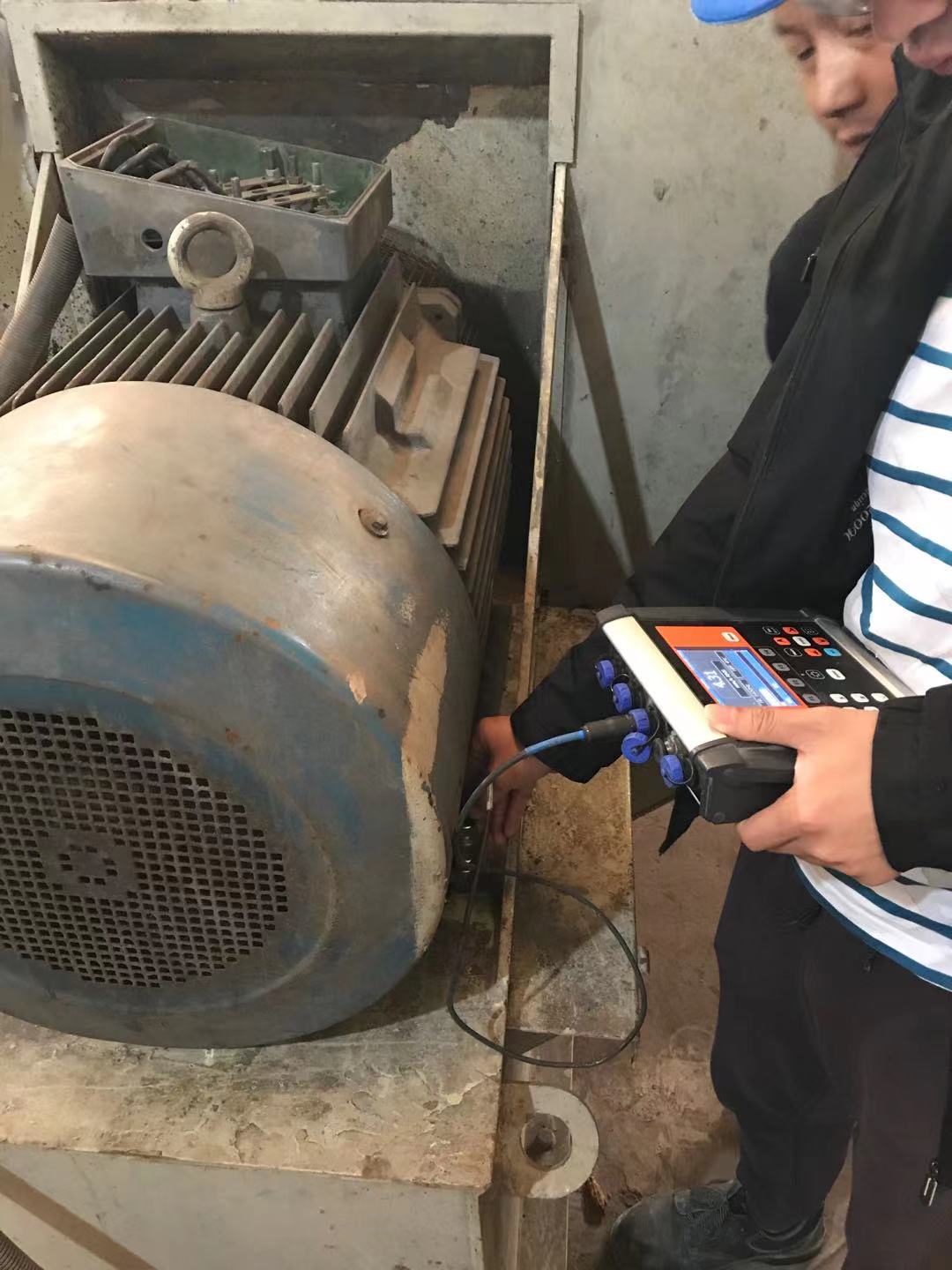

在进行完振动分析后发现风机设备是因动平衡的原因导致其风机振动过大后,我们将其风机停机之后安装相位传感器并在风机叶轮或轴上粘贴小块反光贴纸大小约为一平方厘米并使其相位传感器射出的光能够照射在反光贴纸上,然后将振动传感器吸在电机轴承部位或联轴器轴承部位。

3、动平衡校正

传感器安装完毕后,开始运行风机并把转速运行到正常工作转速。待风机转速稳定后,进入CXBalancer动平衡仪的动平衡操作界面,试运行并成功采集到风机振动值与相位等待数据稳定并保存后将风机停机。

4、安装试重

风机停机停止旋转后,我们将事先称量好的试重块通过焊接或打孔将其固定在风机叶轮的任意叶轮上,之后将试重块的重量输入到CXBalancer仪器当中,然后开启风机并转速到达设备正常工作转速等待转速稳定后,仪器开始采集对应的振动值与相位值即可计算出需要添加的重量与角度。保存数据后将风机停机。

5、安装配重

我们将CXBalancer仪器计算出的配重重量乘凉好后将其焊接或打孔固定在风机叶轮对应的角度叶轮上安装好之后再次开机。即可完成现场动平衡校正。

现场动平衡服务一般需要现场设备启停机2到3次即可完成动平衡校正,简单方便快捷,无需拆卸设备转子,大大缩短维修工期。
