平衡仪CXBalancer应用于引风机振动分析服务
来源:www.zccheck.com 发布时间:2021/4/9 8:57:26
引风机是通过叶轮转动产生负压,进而从系统(设备)抽取空气的一种设备,一般安装在锅炉尾端,用于抽取炉膛内的热烟气。引风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却;锅炉和工业炉窑的通风和引风;空气调节设备和家用电器设备中的冷却和通风;谷物的烘干和选送;风洞风源和气垫船的充气和推进等。
这次客户引风机现场情况是这样的:
传动方式:皮带轮传输
引风机电机转速:1450RPM
引风机在运行时叶轮旋转噪音偏大,现场设备维护人员怀疑引风机存在动平衡不良,但是没有数据依据,不敢直接进行动平衡改善。我们技术工程师通过技术交流之后,判断可能不是动平衡不良造成的噪音偏大,具体原因需要到现场进行详细地频谱数据采集才能判断。
工程师携带瑞典原装进口的平衡仪CXBalancer到客户现场进行频谱数据采集,

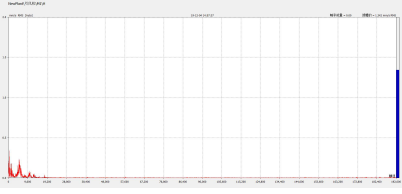

首先测得马达靠皮带轮侧轴承水平向的总振动值为1.36mm/s,频谱图如下:
马达靠皮带轮侧轴承垂直向总振动值为1.71mm/s,频谱图如下:

从现场采集频谱数据中可以分析出电机叶轮轴承前后两端均运行良好,从采集整体频谱中发现引风机旋转时噪音偏大问题为叶轮旋转过程中撞击外壳所致。
建议改善方案:建议检查叶轮外壳是否有缺陷!
客户通过对叶轮外壳的检测,发现叶轮外壳有轻微变形,通过更换叶轮外壳,问题得到解决。
